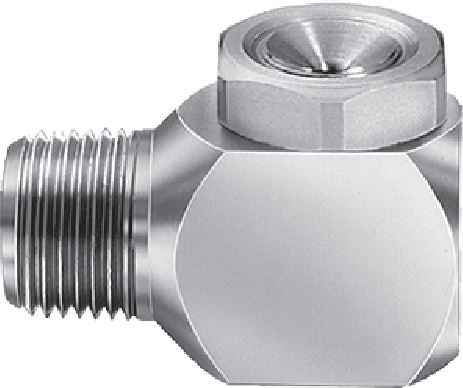

转角型空心锥喷嘴
转角型空心锥喷嘴喷雾效果

特长
• 喷射区域成环形,液滴大小为小到中等的喷雾。
• 圆周方向的流量分布大致平均。
• 喷嘴内部无障碍物、不须担心堵塞。
• 低压下亦可形成良好的雾化效果。
• 特别适用于对于要求快速热交换或要求有效的空悬液滴的冲击应用中。


用途
• 气体洗涤与冷却 • 灭尘控制
• 化学反应处理
• 气体热交换应用

材质
• 不锈钢
• 树脂

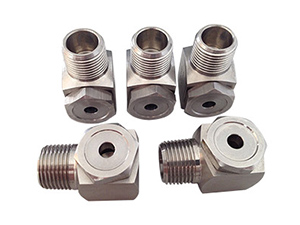

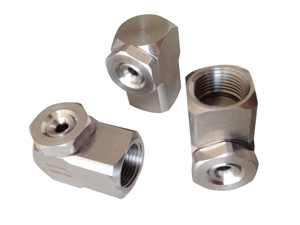

转角型空心锥喷嘴转角型空心锥喷嘴
转角型空心锥喷嘴设计特点 :

AA/A系列金属喷嘴的特点是能产生空心锥形喷雾形状,喷射区域成环形,喷雾角度为51°-114°。
该类喷嘴能在大范围的流率和压力下产生分布均匀,液滴大小为小到中等的喷雾。即使是在低压条件下,AA/A 系列金属喷嘴亦能对液体进行良好的雾化效果。对于要求快速热交换或要求有效的空悬液滴的冲击应用中,这种效果尤其明显。
AA/A系列金属喷嘴具有独特的旋流腔结构,其大而通畅的流通道,能减少或消除阻塞现象。
AA/A系列金属喷嘴为外螺纹接头,A系列金属喷嘴为内螺纹接头。

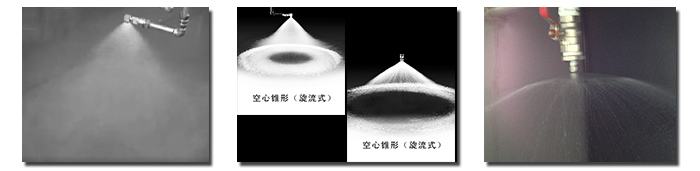

转角型空心锥喷嘴喷雾效果

不同压力、流量、角度    不同喷雾效果
转角型空心锥喷嘴一般应用:

气体洗涤与冷却、水冷却、灭尘控制、金属处理、化学反应处理、其它热交换应用

转角型空心锥喷嘴应用  转角型空心锥喷嘴应用的

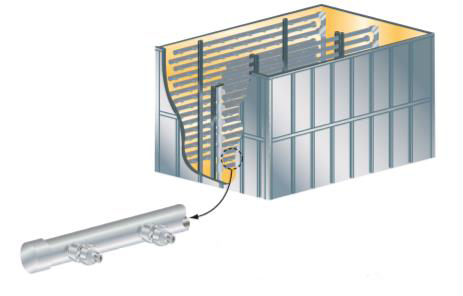

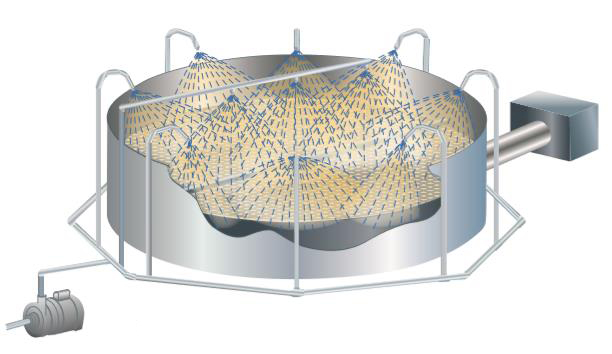

 快速冷却热的咖啡                                                             冷却工业熔炉部件

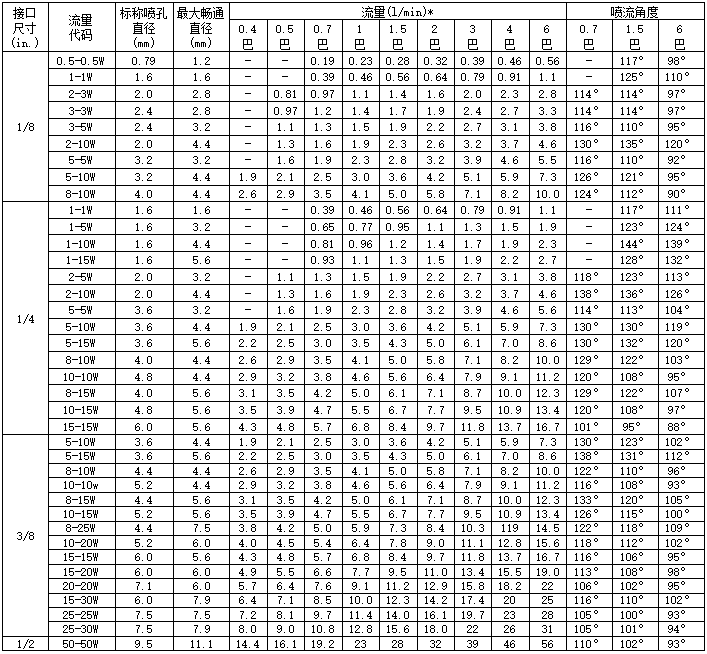

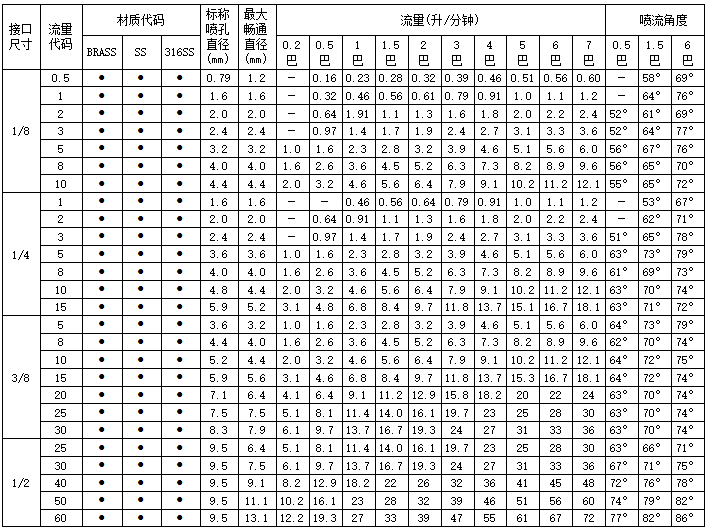

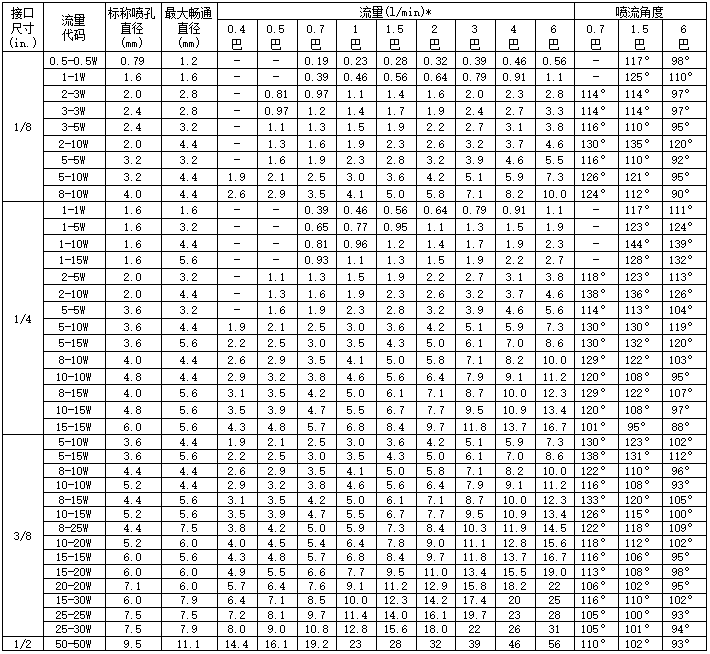

转角型空心锥喷嘴性能参数表:
转角型空心锥喷嘴性能参数

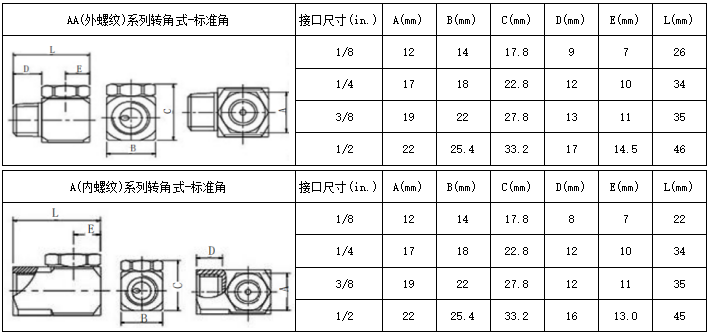

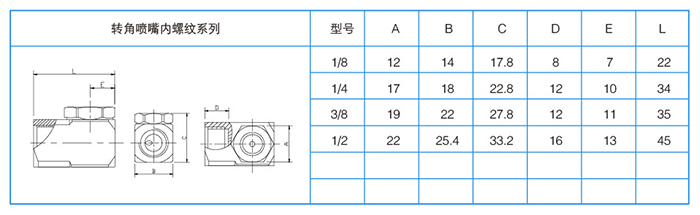

空心锥转角喷嘴内螺纹系列尺寸
空心锥喷嘴尺寸

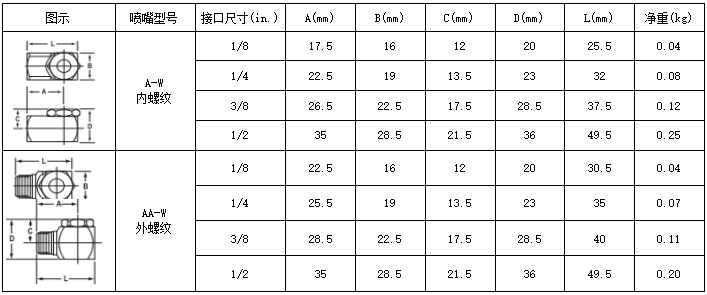

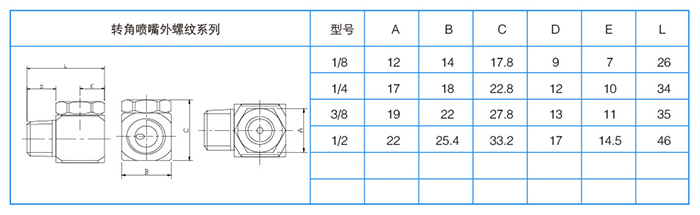

空心锥转角喷嘴外螺纹系列尺寸
空心锥喷嘴尺寸

转角型空心锥喷嘴资料:点击下载
