关于喷嘴液滴大小

        滴液尺寸是指构成喷嘴喷雾形状的各个喷雾液滴的尺寸。在给定的某一喷雾中,所有喷雾液滴并非一样大小。描述一次喷雾中液滴尺寸的几种不同方法详述如下:

       (VMD)体积中位数直径也可以表示为Dv0.5和(MMD)质量中位数直径:一种以喷雾液体的体积来表示液滴尺寸的方法。在一次喷雾中,将全部液滴的体积按大小排序,按顺序将各液滴体积进行累加,当累加至某一个液滴其累加值等于全部液滴总体积的一半时,该液滴的直径就是体积中位数直径。

        (SMD)邵特平均直径也可以表示为D32:一种以喷雾产生的表面面积来表示喷雾精细度的方法。邵特平均直径是一颗液滴的直径,该液滴的体积与表面积之比和所有液滴的总体积与表面积之比相等。

        (NMD)数目中位数直径也可以表示为DN0.5:一种以喷雾中液滴数量表示液滴尺寸的方法。这表明从数目上讲,50%液滴小于中位数直径,另50%液滴大于中位数直径。

        液滴尺寸一般以微米表示。

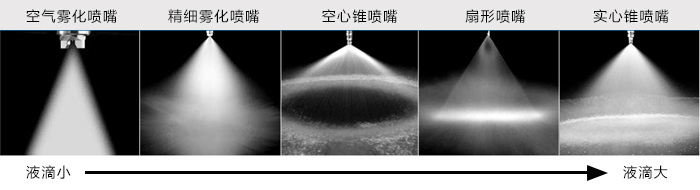

        除了喷雾所用特定物质的影响以外,影响液滴尺寸的三个主要因素是喷嘴类型和流量,喷射压力以及喷雾形状。在同一种喷雾类型中低喷射压力产生较大液滴,而高喷射压力产生较小液滴。最小的液滴是由空气雾化喷嘴产生的。一般说,最大的喷雾液滴是由实心锥形液压喷雾喷嘴产生的。在液压喷雾喷嘴系列,最小的液滴由空心锥形喷雾喷嘴产生,包括液压雾化类型或微细喷雾。

        在每一种喷雾类型中,最小流量产生最细喷雾液滴,最大流量则生成最粗喷雾液滴。由于VMD是以喷雾液体体积为基础的,所以它被广泛认可作为参考资料,并被引用于下列图表中。

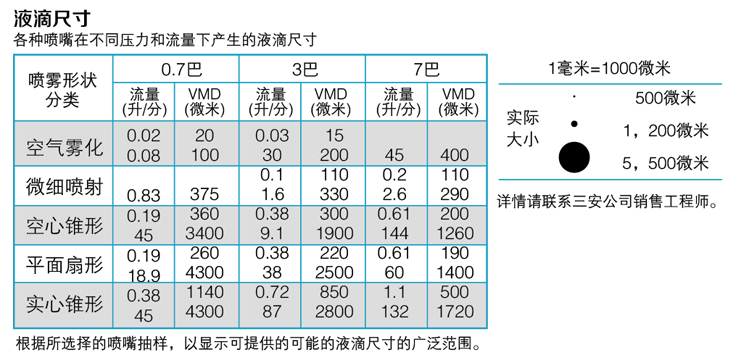

液滴尺寸




液滴大小的参照
参照物 液滴直径范围 描述 可选择喷嘴范围
暴雨  5000微米—2000微米 大流量
空心锥形
螺旋喷嘴
强雨  2000微米—1000微米 中流量螺旋喷嘴
大流量实心锥形
中雨  1000微米—500微米 中流量
实心锥形
扇形喷雾
空心锥形
小雨   500微米—100微米 小流量
空心锥形
实心锥形
扇形喷雾
微雨  100微米—50微米 空气雾化喷嘴大流量
LNN液压雾化
AAZ雾化喷嘴
湿雨 毛毛雨  50微米—10微米 空气雾化喷嘴
液压雾化小流量
干雾 早上的雾  10微米—3微米 高压雾化喷嘴
烟雾  3微米—1微米 超声波喷嘴
加湿罐
香烟  1微米以下
