窄角扇形喷嘴
窄角扇形喷嘴喷雾效果

特长
• 由喷嘴轴心偏心的喷射形状。
• 可消除因多个喷嘴并排时的喷洒液积存。
• 不需要喷嘴的斜方配置。



用途
• 钢板、钢片、形钢等的冷却。
• 蚀刻液、油、润滑剂、糊液、防虫剂、除草剂、水溶液等的散布。
• 钢板、钢片、过滤器、毛毯、晒网等的洗净。

材质
• 不锈钢
• 黄铜

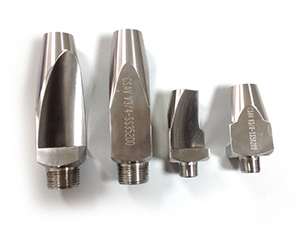

窄角扇形喷嘴窄角扇形喷嘴

窄角扇形喷嘴的设计特点:

    通用窄角扇形喷嘴的特点是能产生具有高冲击力的窄角扇形喷雾。这种喷嘴产生的喷雾分布均匀,滴滴大小中等。 V系列通用窄角扇形喷嘴喷雾形状边缘界定十分清楚。 V系列通用窄角扇形喷嘴带有外管道螺纹接头整体设计。大而流畅的通道大程度地减少了阻塞现象。V系列窄角扇形喷嘴经精细工艺加工而成的导流平面提供了均匀的、高冲击力喷雾形状。


窄角扇形喷嘴喷雾效果

不同压力、流量、角度     不同喷雾效果

窄角扇形喷嘴应用
在造纸厂,窄角扇形喷嘴能用于 冲洗贮木场的沉砂桶

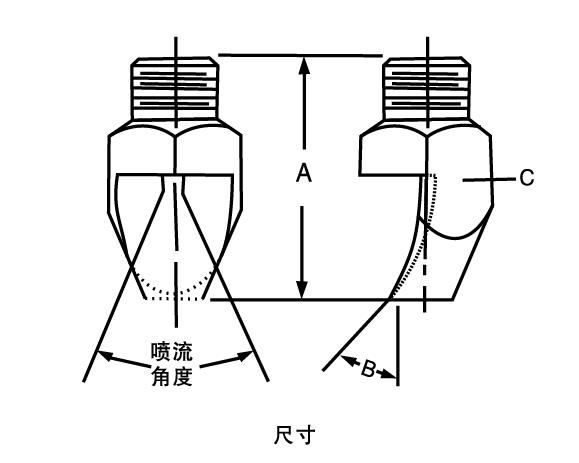

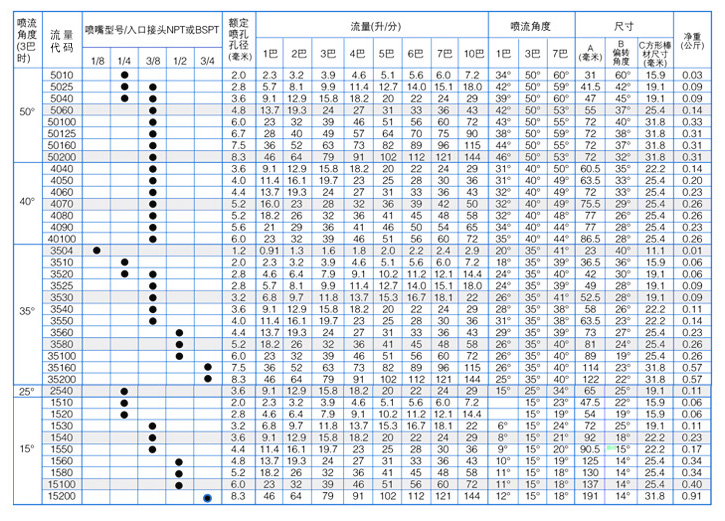

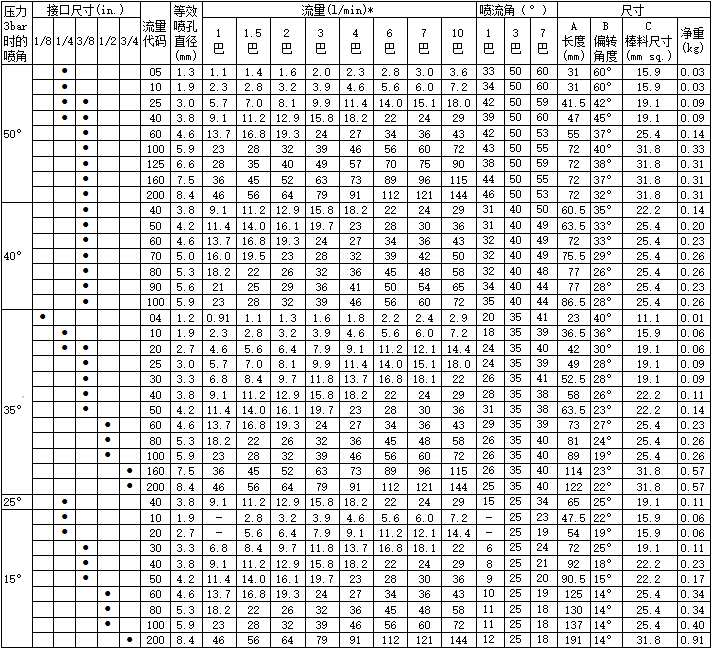

 窄角扇形喷嘴的性能数据:
喷流
角度
(3巴
时 )
流量
代码
接口尺寸(in.) 额定
喷孔
孔径
(毫米
流量(升/分 喷流角度 尺寸 净重
(千克

1/8

1/4

3/8

1/2

3/4
1巴 2巴 3巴 4巴 5巴 6巴 7巴 10巴 1巴 3巴 7巴 A(毫米) 偏转
角度
C方形棒
材尺寸
(毫米)
50° 5010          2.0  2.3  3.2  39  4.6  5.1  5.6  6.0  72 34° 50° 60° 31  60° 15.9  0.03
5025        2.8  5.7  8.1  9.9  11.4  12.7  14.0  15.1  18.0  42° 50° 59° 41.5  42° 19.1  0.09
5040        3.6  9.1  12.9  15.8  18.2  20  22  24  29  39° 50° 60° 47  45° 19.1  0.09
5060          4.8  13.7  19.3  24  27  31  33  36  43  42° 50° 53° 55  37° 25.4  0.14
50100          6.0  23  32  39  46  51  56  60  72  43° 50° 55° 72  40° 31.8  033
50125          6.7  28  40  49  57  64  70  75  90  38° 50° 59° 72  38° 31.8  0.31
50160          7.5  36  52  63  73  82  89  96  115  44° 50° 55° 72  37° 31.8  0.31
50200          8.3  46  64  79  91  102  112  121  144  46° 50° 53° 72  32° 318 031
40° 4040          3.6  9.1  12.9  15.8  18.2  20  22  24  29  31° 40° 50° 60.5  35° 22.2  0.14
4050          4.0  11.4  16.1  19.7  23  25  28  30  36  31° 40° 49° 63.5  33° 25.4  0.20
4060          4.4  13.7  19.3  24  27  31  33  36  43  32° 40° 49° 72  33° 25.4  0.23
4070          5.2  16.0  23  28  32  36  39  42  50  32° 40° 49° 75.5  29° 25.4  0.26
4080          5.2  18.2  26  32  36  41  45  48  58  32° 40° 48° 77  26° 25.4  0.26
4090          5.6  21  29  36  41  46  50  54  65  34° 40° 44° 77  28° 25.4  0.23
40100          6.0  23  32  39  46  51  56  60  72  35° 40° 44° 86.5  28° 25.4  0.26
35° 3504          1.2  0.9  1.3  1.6  1.8  2.0  2.2  2.4  2.9  20° 35° 41° 23  40° 11.1  0.01
3510          2.0  2.3  3.2  3.9  4.6  5.1  5.6  6.0  7.2  18° 35° 39° 36.5  36° 15.9  0.06
3520        2.8  4.6  6.4  7.9  9.1  10.2  11.2  12.1  14.4  24° 35° 40° 42  30° 19.1  0.06
3525          2.8  5.7  8.1  9.9  11.4  12.7  14.0  5.1  18.0  24° 35° 39° 49  28° 19.1  0.09
3530          3.2  6.8  9.7  11.8  13.7  15.3  16.7  18.1  22  26° 35° 41° 52.5  28° 19.1  0.09
3540          3.6  9.1  12.9  15.8  18.2  20  22  24  29  28° 35° 38° 58  26° 22.2  0.11
3550          4.0  11.4  16.1  19.7  23  25  28  30  36  31° 35° 38° 63.5  23° 22.2  0.14
3560          4.4  13.7  19.3  24  27  31  33  36  43  29° 35° 39° 73  27° 25.4  0.23
3580          5.2  18.2  26  32  36  41  45  48  58  26° 35° 40° 81  24° 25.4  0.26
35100          6.0  23  32  39  46  51  56  60  72  26° 35° 40° 89  19° 25.4  0.26
35160          7.6  36  52  63  73  82  89  96  115  26° 35° 40° 114  23° 31.8  0.57
35200          8.3  46  64  79  91  102  112  121  144  25° 35° 40° 122  22° 31.8  0.57
25° 2540          3.6  9.1  12.9  15.8  18.2  20  22  24  29  15° 25° 34° 65  25° 19.1  0.1
15° 1510          2.0  2.3  3.2  3.9  4.6  5.1  5.6  6.0  72   15° 23° 47.5  22° 15.9  006
1520          2.8  4.6  6.4  7.9  9.1  10.2  11.2  12.1  14.4    15° 19° 54  19° 15.9  0.06
1530          3.2  6.8  9.7  11.8  13.7  15.3  16.7  18.1  22  15° 24° 72  25° 19.1  0.11
1540          3.6  9.1  12.9  15.8  18.2  20  22  24  29  15° 21° 92  18° 22.2  0.23
1550          4.4  11.4  16.1  19.7  23  25  28  30  36  15° 20° 90.5  15° 22.2  0.17
1560          4.8  13.7  19.3  24  27  31  33  36  43  10° 15° 19° 125  14° 25.4  0.34
1580          5.2  18.2  26  32  36  41  45  48  58  11° 15° 18° 130  14° 25.4  0.34
15100          6.0  23  32  39  46  51  56  60  72  11° 15° 18° 137  14° 25.4  0.40
15200          8.3  46  64  79  91  102  112  121  144  12° 15° 18° 191  14° 31.8  0.91

窄角扇形喷嘴资料:点击下载
