您当前所在位置:主页 > 喷嘴 > 二流体喷嘴 > 扇形 > 虹吸式扇形 空气雾化喷嘴



特长
• 无需液体加压,依据虹吸高度不同而改变喷雾量。
材质
• 不锈钢(可按照要求加工定制)。

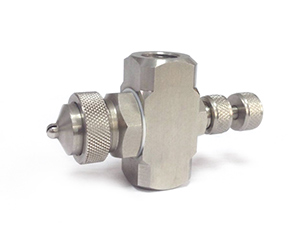

虹吸式扇形空气雾化喷嘴

  产品介绍:

  • D系列空气雾化喷嘴需要一个单一的空气源来提供雾化空气。
  • 一些型号装有自动气缸或清除/断流针,需要一条额外的空气通道。
  • 所有的型号都需要液流通道。液流通道通过增压、配备虹吸传送或重力传送装置来输送液体。
  • 建议空气和液流通道都装配合适的过滤器、调节器和阀门。

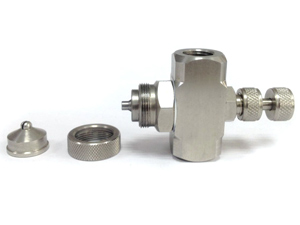

  • 空气雾化喷嘴需要喷雾装置。每套装置包括一个空气帽和一个液体帽,有些也包括O型环和护圈。
  • 您可以选择各种流量、喷雾形状和压力的型号或虹吸传送装置。
  • 1/8D和1/4D系列喷嘴,在标准流量下提供多种配置。
  • 在2.8bar下,流量为4.4到256l/h(40psi下为0.55到58.1gph)。
  • 可调节喷雾喷嘴提供独立的液流、雾化空气和风扇压力控制以便对流量、颗粒大小、喷雾分布和覆盖范围进行微调。



                      空气雾化帽

  • 液体通过虹吸管传送或重力传送。
  • 通过这些装置可将液体吸过输送管路进入空气流,并在其中被雾化。




   虹吸式(虹吸式的喷雾量是依据吸取高度(H)不同而改变)

  喷雾装置特性

  • 每个系列都提供压力喷雾装置或虹吸喷雾装置。
  • 每个喷雾装置都能提供一个特定的喷雾形状,流量和喷雾覆盖范围。
  • 喷雾装置可以在不同的喷嘴系列中相互更换。
  • 圆形喷雾: 延展的实心锥形圆形喷雾。
  • 广角圆形喷雾:空心锥形,广角圆形喷雾。
  • 360°环形喷雾:空心锥形,360°环形喷雾。
  • 偏转扇形喷雾:延展的扇形和片形喷雾,偏离入口接头轴线而喷出
  • 扇形喷雾:延展的扇形和片形喷雾。
  • 每个喷雾装置包括一个空气帽和一个液体帽。


      空气帽                      液体帽

  雾化控制特性

  • 通过调节喷雾装置内的气体压力与液体压力来实现雾化。
  • 通过增加气体压力和/或降低液体压力可以获得更加精细的雾化效果,导致较高的气/液流量比。


     外部混合,压力装置:扇形和圆形喷雾形状

  内部混合特性


  • 液体和空气在内部混合以产生完全雾化的喷雾。
  • 液流和气流并不独立,空气流的变化也会影响液流。
  • 内部混合使用压力装置,提供以下喷雾形式
    360°环形喷雾、扇形喷雾
    偏转扇形喷雾、圆形喷雾
    椭圆形喷雾、广角圆形喷雾

  外部混合特性

  • 液流和空气流在喷嘴外部混合。
  • 空气和液流可以被单独控制。
  • 有效的喷雾高粘度液体和悬浮磨料。
  • 外部混合能够使用压力装置或虹吸装置。
  • 使用虹吸装置会喷出圆形喷雾。
  • 使用压力装置会喷出扇形喷雾。




  内部混合,压力装置:                     内部混合,压力装置:

   圆形喷雾                               扇形喷雾





  外部混合,压力装置:                    外部混合,压力装置:
         圆形喷雾                                       扇形喷雾


  喷嘴组件:

  • 基本的D系列喷嘴包括喷嘴主体和喷雾装置。
  • 多种组件可以被添加以提供断流和清除功能。
  • 1/8D和1/4D系列喷嘴主体在相对的两头分别有空气和液体的输入口。

    (主体有一个可拆卸的堵头,保证了可以在日后添加针组件)。
  • 带手动的断流针系列,可以阻止通往喷嘴的液流。
  • 带手动的清除针系列,针头滑过液体喷孔清理堵塞物。
    适合间歇性喷雾应用,在每次喷雾的间隔,喷口处可保持无余液,效果理想。



  安装方式:

   厚壁





  用厚壁转接器代替喷嘴组件上的护圈,装入螺纹壁开口,牢固地把喷嘴固定在合适的地方。
  适用于1/8和1/4具有3/4英寸NPT或BSPT(外螺纹),1/2具有11/4英寸NPT或BSPT(外螺纹),
  和1"具有11/2英寸NPT或BSPT(外螺纹)喷嘴组件,包括那些具有断流和清除附属装置的喷嘴。



顶部入口




  1/8-2"型号双喷雾器组件有两个反方向的喷雾装置,装有垂直于喷雾轴线的空气和液体入口连接。
  组件入口是1/8英寸NPT或BSPT(内螺纹)。


    背部连接





  背部连接的特点是空气和液体从入口中心线进入喷嘴背部,并平行于喷雾投影轴。
  组件入口是1/4和1/2英寸NPT或BSPT(内螺纹)。



   小型装置



  小型装置组件体只有1.3 厘米厚,表面呈2.9厘米乘3.2厘米长方形。
  喷嘴顶端到表面的最大距离为3厘米,与所使用的喷雾装置有关。
  空气和液体入口为1/8英寸NPT或BSPT(内)管连接。


   顶部入口





  顶部入口的特点是空气和液体入口连接头与喷雾投影轴线成90°,
  入口连接头采用1/8英寸和1/4英寸NPT或BSPT(内)。



薄壁





  薄壁转接器是在厚壁转接器上加上锁定螺母和垫片,使之能在薄壁情况下安全安装。
  它们仅适用于1/8D和1/4D装置,带有锁定螺母和密封垫片。


   双向喷雾





  双喷雾器姐件,具有反向喷雾装置,并垂直于空气和液体入口。
  空气和液体从两个反方向入口进入,
  并具有1/4英寸(1/4-2D)和1/2英寸(1/2-2D)NPT或 BSPT(内)入口管连接。


  扇形喷雾(虹吸/重力传送式)

  优点和特性

  • 对于扇形喷雾,在整个距离“B”中都保持角度“A”。超出距离“B”喷雾变成湍流,并一直喷射到“D”距离。
  • 当使用虹吸或重力输送液体系统时,液体通过虹吸或重力作用被送往喷嘴。
  • 这些装置的设计让液体被吸入输送管路进入气流,并在其中被雾化。




扇形喷雾空气帽
      产生扇形喷雾形状

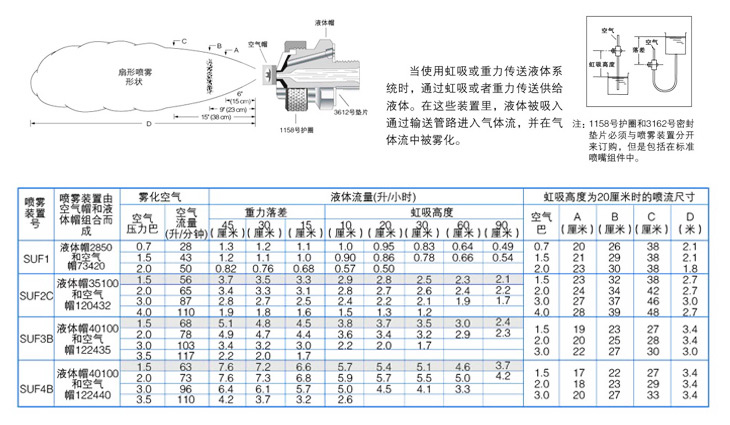

  参数数据:


扇形喷雾(虹吸/重力传送式)

  使用可调空气雾化喷嘴雾粒大小及流量可根据实际需要进行调节,获得良好的喷雾效果。
  备注(连接空气雾化喷嘴的液体及空气连接口可使用快速连接头,气管及水管一般可选用直径8或6毫米)。



  实物展示:



  订购信息:




   备注:BRASS-黄铜,SS-不锈钢,316SS-316不锈钢
